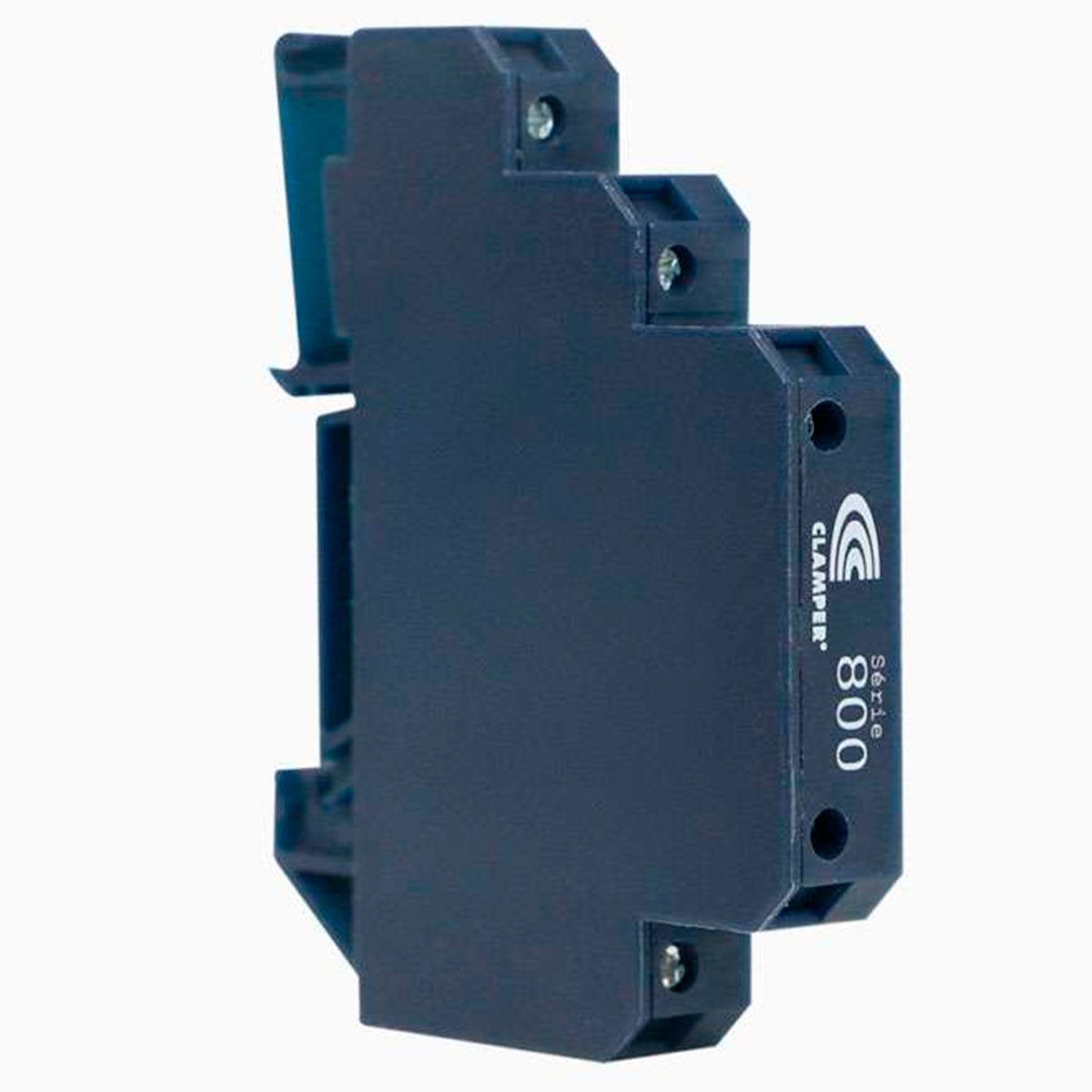

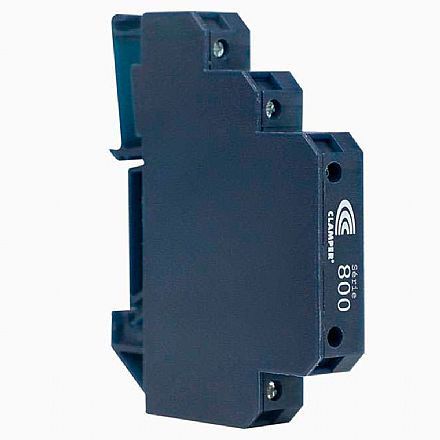

DPSClasse III ( IEC 61.643-21), com conexão
elétrica
através de bornes a parafuso, utilizados para
proteção de equipamentos
eletroeletrônicos conectados à linha de
comunicação de dados.
- Fixação
em trilho DIN 35 IEC;
- Tempo de resposta extremamente
rápido.
Proteção da
comunicação de controladores lógicos
programáveis, relógios de ponto, modem (LPCD ou
xDCL), comunicação de relógios de
ponto, centrais telefônicas, centrais de vigilância
dentre outros.
Os DPS modelos 822.B e 823.B foram
desenvolvidos para a proteção de equipamentos
eletroeletrônicos conectados à linhas privativas
de comunicação de dados, interfaces RS 485 e RS
422, dentre outros.
São adequados para a
proteção de equipamentos instalados em locais de
moderada ou elevada exposição aos surtos,
provenientes de descargas atmosféricas ou de ouros tipos de
distúrbios elétricos transitórios
Possuem
configuração de 2 estágios em cascata
- Centelhador a Gás - GTD e Diodo de avalanche - SAD (modelo
822.B) ou 3 estágios em cascata - Centelhador a
gás - GTD, Varistor de óxido de zinco - MOV e
Diodo de avalanche - SAD (modelo 823.B), coordenados através
de impedância em série, proporcionando
proteção eficaz e extremamente rápida.
Sua conexão elétrica é
através de bornes parafuso, encapsulamento em caixa
plástica injetada, não propagante à
chama.
É facilmente instalado devido
sua concepção mecânica que permite
montá-lo sobre trilho padrão DIN tipo TS-32 ou
TS-35.
::Especificações
Técnicas.
- Marca:Clamper
-
Modelo: 823.B.020
- Normas aplicáveis: IEC 61643-21
/ Prática Telebrás 235-430-727 / ITU-TK.21 / UL
497
- Aplicação: Linha / Terra ou Linha
/ Linha
- Tecnologia de proteção:
Três estágios: SAD, MOV e GTD
- Tempo de
resposta típico: 1ps
- Nível de
exposição: Elevado
- Número
de condutores protegidos: 02
- Conexão de entrada:
Borne a parafuso # 0,5 ... 4mm²
- Conexão
de saída: Borne a parafuso # 0,5 ... 4mm²
-
Sinalização de proteção em
serviço: Fim de vida útil em curto circuito
-
Acondicionamento: Caixa plástica vermelha, não
propagante à chama
- Grau de
proteção: IP 20
- Tensão
máxima de operação
contínua: 20 VCC
- Corrente máxima de
operação: 100 mA
- Corrente de descarga
máxima @ 8/20µs: 10kA
- Tensão
de referência @ 100V/s (1mA): 22,8 V a 25,2 V
-
Tensão de referência @ 10/1000µs: 33,2 V
@ 45 A
- Nível de Proteção:
0,6kV
- Dimensões (C x A x L): 79,5 x 63,5 x 12
-
Peso: 42 g
Peso c/ Embalagem: 0,1 Kg |
|
